Cursore della mascella

Il frantoio a mascelle di Yuexin Machinery può essere personalizzato in termini di dimensioni e capacità dell'apertura di alimentazione, adattandosi perfettamente alle linee di produzione di frantumazione di impianti di lavorazione dei minerali di piccole e medie dimensioni e impianti di sabbia e ghiaia. L'apparecchiatura ha inoltre superato la certificazione CE/ISO e viene fornita con una garanzia di un anno, garantendo tranquillità in termini di qualità e servizio post-vendita. Il prodotto ha ottenuto il riconoscimento dei clienti a livello mondiale per il suo elevato rapporto costi-prestazioni ed è stato esportato in più di 20 paesi in Europa, America e Sud-Est asiatico, accumulando una ricca esperienza nel settore e una buona reputazione sul mercato.

Questo frantoio a mascelle è progettato specificamente per la lavorazione di materiali duri come granito e basalto, con una selezione dei materiali particolarmente rigorosa per i suoi componenti principali. La camera di frantumazione è realizzata in acciaio ad alto contenuto di manganese e il telaio è in acciaio fuso, con una dimensione massima di alimentazione di 600 mm. Inoltre, la struttura avanzata dell'albero eccentrico garantisce un funzionamento stabile, una lunga durata, un'installazione semplice, una manutenzione senza problemi e un funzionamento facile, bilanciando prestazioni e praticità.

Parametro del prodotto (specifica)

Caratteristica e applicazione del prodotto

Questo frantoio a mascelle vanta quattro vantaggi principali: una camera di frantumazione in acciaio ad alto contenuto di manganese resistente all'usura e agli urti, che offre un ampio rapporto di frantumazione; un albero eccentrico combinato con una struttura a piastra a gomito per un funzionamento stabile e un basso tasso di guasto; una porta di scarico regolabile in modo flessibile per soddisfare i diversi requisiti di dimensione delle particelle in uscita; e un design sigillato che previene polvere e rumore, rispettando gli standard ambientali. È ampiamente utilizzato in vari campi come la frantumazione grossolana dei minerali nell'estrazione mineraria, il recupero delle risorse dei rifiuti edili, la frantumazione di materiali da costruzione e la frantumazione delle scorie metallurgiche.

Dettagli di produzione

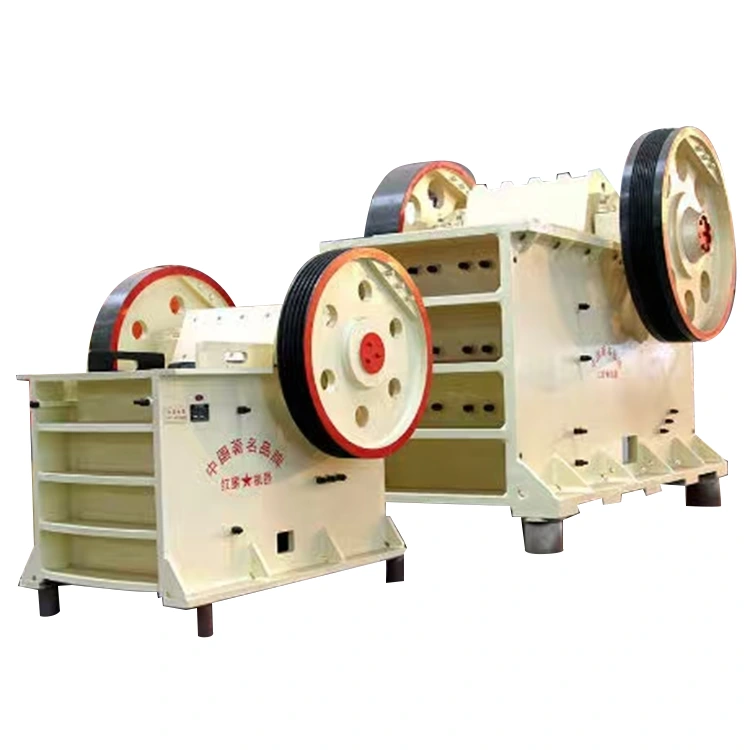

1. Aspetto generale (vista frontale): il telaio integrato in acciaio fuso e l'ampia apertura di alimentazione accolgono materiali di grandi dimensioni.

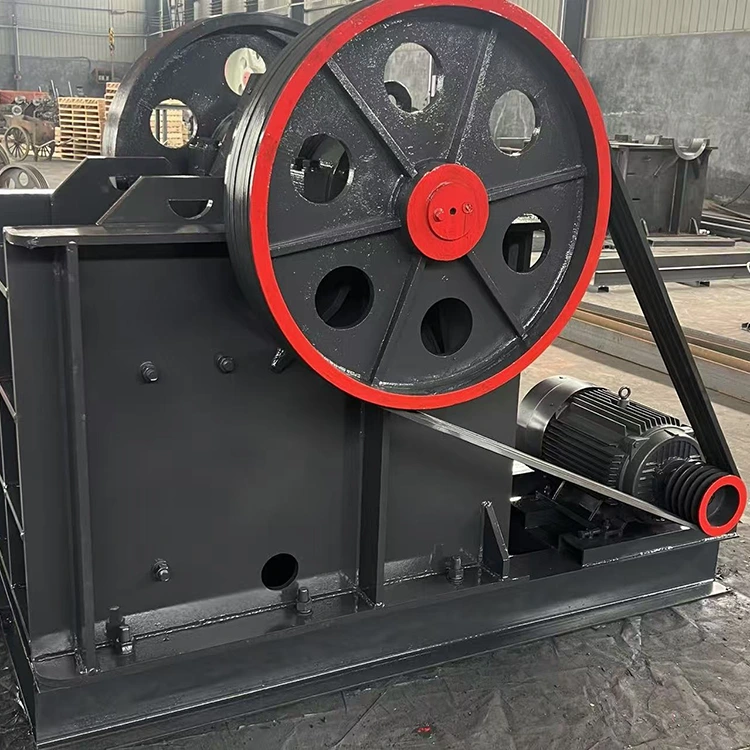

2. Aspetto generale (vista laterale): la struttura compatta della trasmissione ad albero eccentrico consente di risparmiare spazio e facilita l'integrazione nelle linee di produzione.

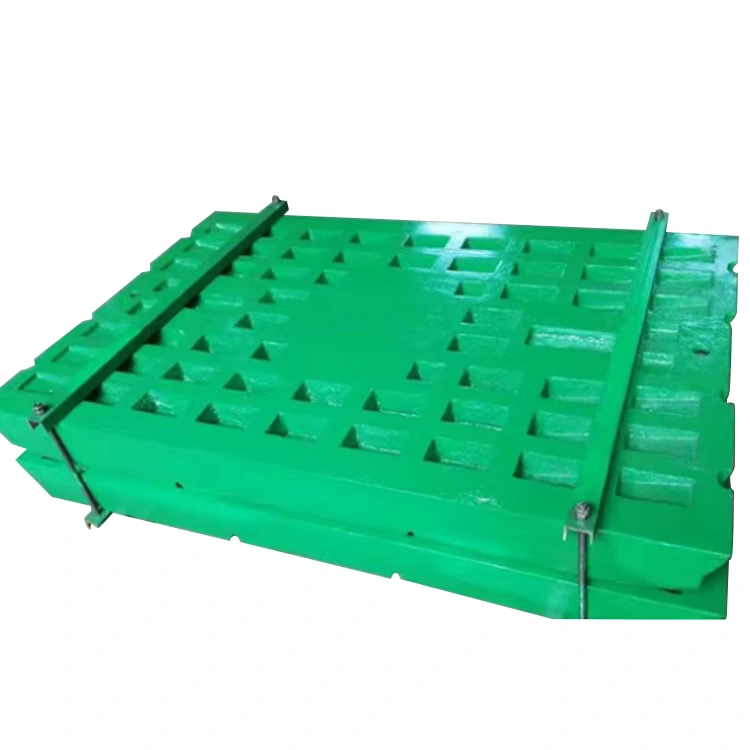

3. Interno della camera di frantumazione (dettaglio della piastra dentata in acciaio ad alto contenuto di manganese): la piastra dentata in acciaio ad alto contenuto di manganese (durezza HRC58+) è resistente all'usura e agli urti, prolungando la durata dell'attrezzatura.

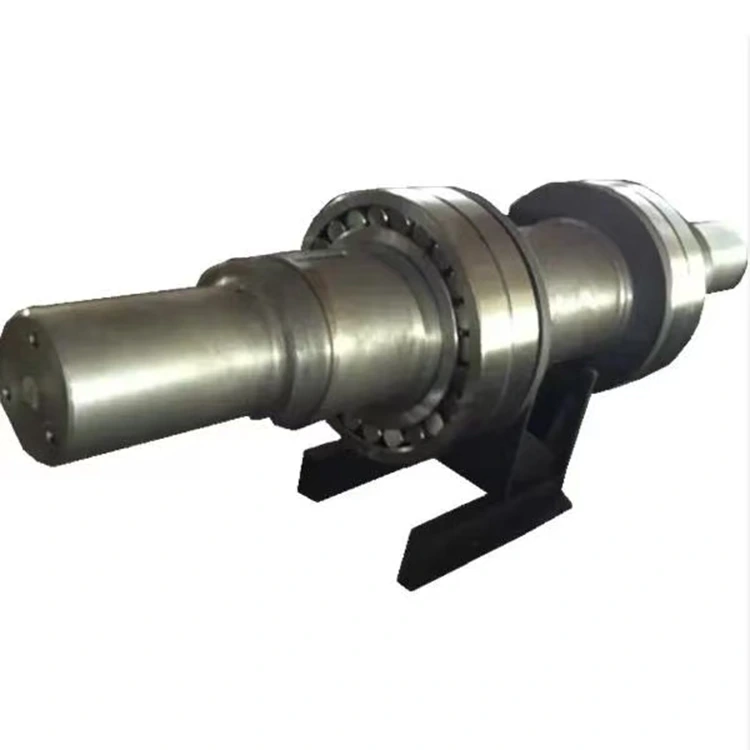

4. Schema dei componenti albero eccentrico + cuscinetto: l'albero eccentrico ispessito abbinato a un cuscinetto sigillato garantisce un funzionamento stabile, bassa rumorosità e lunghi intervalli di manutenzione.

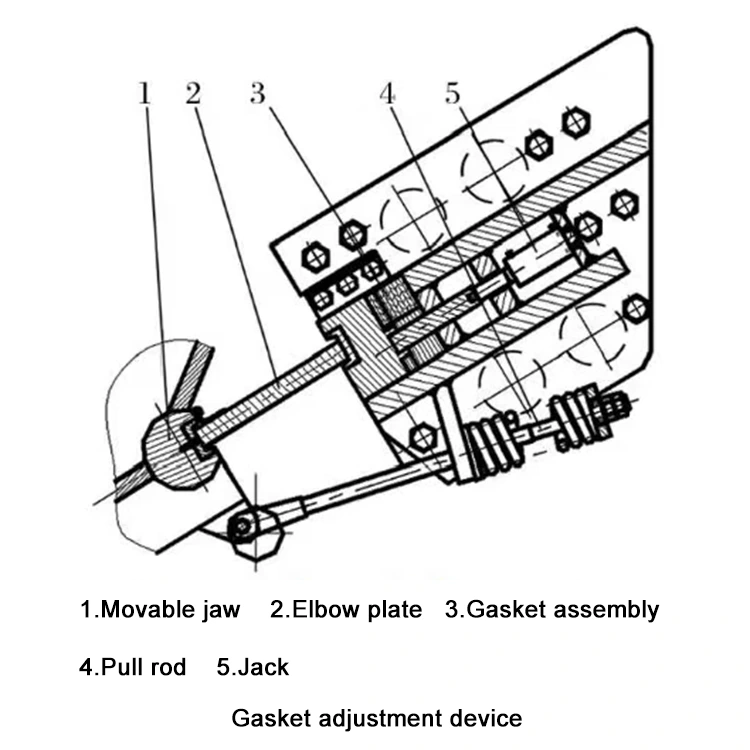

5.Diagramma operativo di regolazione della porta di scarico: Dispositivo di regolazione della porta di scarico | Regolazione manuale/idraulica (opzionale), controllo preciso della dimensione delle particelle di scarico (10-120 mm) Dispositivo di regolazione manuale di tipo a spessore: Lo schema seguente mostra il dispositivo di regolazione della porta di scarico di tipo a spessore. La dimensione dell'attacco di scarico viene regolata spingendo la sede della piastra del gomito con i bulloni e rimuovendo o aggiungendo spessori. Il diagramma mostra componenti come la ganascia mobile, la piastra del gomito, il gruppo dello spessore e l'asta di trazione.

6. Dispositivo di regolazione idraulica: l'immagine seguente mostra un dispositivo di regolazione idraulica per la porta di scarico di un frantoio a mascelle. La dimensione della porta di scarico viene regolata spingendo i componenti rilevanti attraverso un cilindro idraulico, che può ottenere una regolazione precisa e continua.
