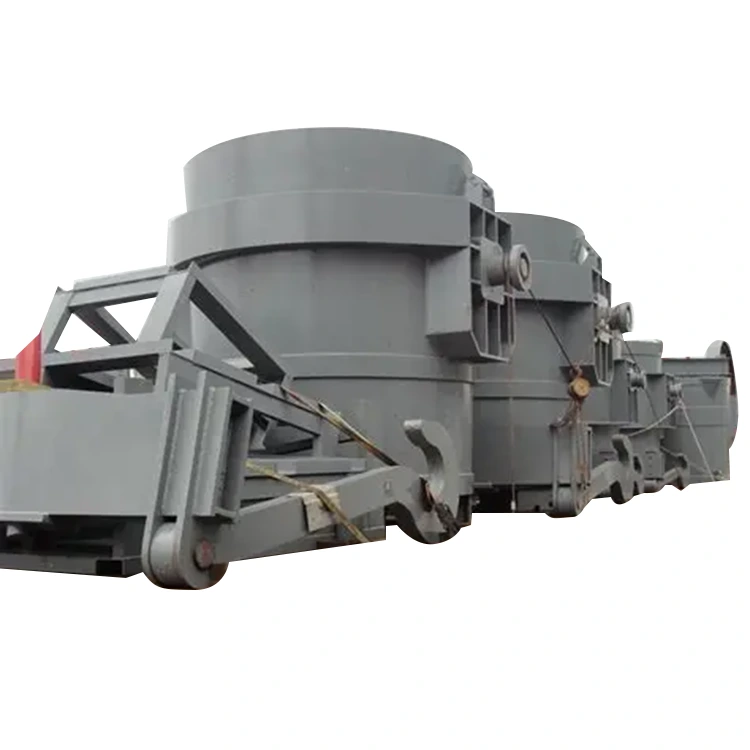

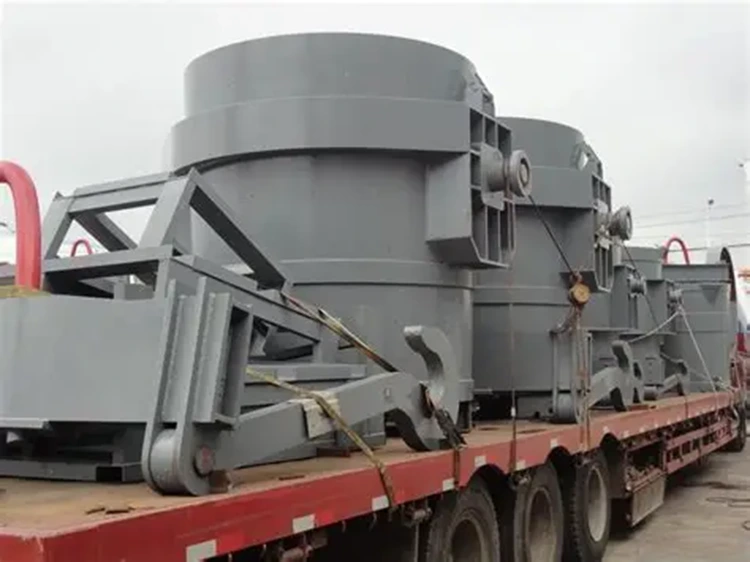

Mestolo In Acciaio Inclinabile

Questa siviera idraulica inclinabile in acciaio intelligente è un componente fondamentale dell'attrezzatura per il versamento preciso dell'acciaio fuso nell'industria metallurgica e della fusione. È stato sviluppato in modo indipendente da Yuexin Machinery Manufacturing Co., Ltd. in collaborazione con un istituto di progettazione metallurgica.  Adotta un design integrato di "inclinazione della trasmissione idraulica + controllo intelligente dell'angolo + protezione multipla di sicurezza", consentendo un trasporto stabile e un'inclinazione precisa di 0-90° e lo scarico dell'acciaio fuso ad alta temperatura a 1500-1650 ℃.

Parametro del prodotto (specifica)

Caratteristiche del prodotto

Inclinazione precisa e controllabile: dotata di una servovalvola proporzionale elettroidraulica e di un sensore di angolo, che forma un sistema di controllo a circuito chiuso, ottenendo una precisione di posizionamento dell'angolo di inclinazione di ± 0,5°; supporta sia la modalità operativa remota che quella locale e consente di preimpostare più posizioni dell'angolo di inclinazione per adattarsi a diversi scenari di versamento, controllando l'errore del flusso di scarico entro ±3%. Resistenza strutturale superiore: il corpo della siviera è integralmente laminato da una piastra di acciaio ad alta resistenza Q960 ed è sottoposto a saldatura automatica ad arco sommerso e rilevamento dei difetti, con un tasso di qualificazione della saldatura del 100%; i perni sono forgiati in acciaio legato 42CrMo e, dopo il trattamento termico, la resistenza alla trazione è ≥1000MPa, in grado di sopportare il carico combinato durante l'inclinazione senza rischio di deformazione o frattura.

Protezione completa dalle alte temperature: il rivestimento interno adotta una struttura composita di "mattoni di corindone ad alto contenuto di allumina + colata termoisolante + strato anti-infiltrazioni", con un contenuto di Al₂O₃ ≥90%, migliorando la resistenza all'erosione dell'acciaio fuso del 60%; l'esterno del corpo della siviera è dotato di una camicia di raffreddamento ad acqua e di uno scudo termico, che mantiene la temperatura della parete esterna ≤60℃, e il sistema idraulico ha una copertura schermante per le alte temperature per garantire il normale funzionamento dei componenti.

Rigorose garanzie di sicurezza: dotato di blocco idraulico e doppio meccanismo di sicurezza meccanico con perno anticaduta, che blocca automaticamente il meccanismo di inclinazione in caso di improvvisa interruzione di corrente; dotato di dispositivi di misurazione della temperatura dell'acciaio fuso, monitoraggio del livello del liquido e allarme di pressione, che forniscono feedback in tempo reale sullo stato operativo, soddisfacendo lo standard di livello 1 delle "Norme di produzione sulla sicurezza metallurgica".

Scenari applicativi

Ampiamente utilizzato nella metallurgia dell'acciaio (colata di acciaio fuso da convertitori/forni elettrici, rifornimento di paniere per colata continua), colata pesante (grandi basi di macchine utensili, fusione di flange per energia eolica), produzione di acciaio speciale (acciaio per stampi, fusione di precisione di acciaio inossidabile) e altri campi. È particolarmente adatto per la produzione di getti di precisione che richiedono un'elevata velocità di colata e controllo del flusso, nonché linee di produzione automatizzate con colata rotante multistazione, fornendo supporto centrale per una colata di acciaio fuso efficiente, sicura e precisa.

Dettagli del meccanismo di inclinazione idraulica: vista ravvicinata del cilindro idraulico, della servovalvola proporzionale elettroidraulica e della struttura di trasmissione a ingranaggi e cremagliera, che mostra il processo di connessione tra il cilindro e il perno; indicando la posizione di installazione del sensore angolare, spiegando la logica di controllo a circuito chiuso di "feedback del sensore - comando del controller - esecuzione del cilindro", dimostrando la forza della tecnologia di controllo idraulico di Yuexin Machinery.

Dettagli del corpo e del rivestimento della siviera: vista ingrandita che mostra la disposizione delle nervature di rinforzo e i segni di rilevamento dei difetti di saldatura del corpo della siviera, mostrando la struttura in muratura a strati del rivestimento composito; vista ravvicinata degli spazi di giunzione dei mattoni in corindone e del trattamento dello strato anti-infiltrazioni, spiegazione del metodo di ancoraggio del rivestimento al corpo della siviera e confronto dei vantaggi di durata del rivestimento tradizionale. Dettagli del dispositivo di blocco di sicurezza:  Mostra la struttura interna del blocco idraulico e il meccanismo di inserimento e bloccaggio del perno anticaduta meccanico, spiegando il principio di funzionamento ad incastro del doppio meccanismo di sicurezza; i primi piani del pulsante di arresto di emergenza e della spia di allarme illustrano le procedure di gestione dell'emergenza in caso di malfunzionamenti improvvisi, evidenziando la sicurezza e l'affidabilità dell'apparecchiatura.

Dettagli del controllo intelligente: visualizza il terminale di controllo remoto e il pannello operativo locale, etichettando i pulsanti funzione come la preimpostazione dell'angolo di inclinazione, la regolazione della portata e il monitoraggio dello stato; spiega il meccanismo di collegamento tra l'attrezzatura e il sistema MES dell'officina, supportando la tracciabilità dei dati di produzione e dimostrando il livello di automazione e intelligenza del prodotto.
